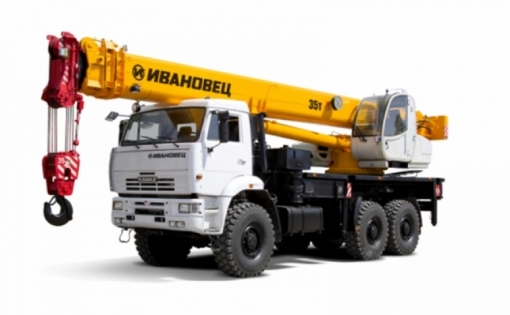

Самоходный автокран Ивановец КС-55735-3 ОВОИД
Автомобильный кран Ивановец КС-55735-3 ОВОИД смонтирован на автомобильном шасси КАМАЗ-65222 (6х6), имеет грузоподъемность 35 т. Повышенная проходимость данного шасси, в т.ч. за счет специальных вездеходных шин, и его высокая грузоподъёмность делают автокран КС-55735-3 ОВОИД особенно эффективным при эксплуатации в тяжёлых дорожных условиях.
Телескопическая стрела, опорная и поворотная рамы крана спроектированы при помощи CAD-систем, их рассчет производился с использованием метода конечных элементов. Данные конструкции максимально облегчены, они обладают оптимальными жесткостными характеристиками. Сварные соединения выполнены автоматами с компьютерным управлением, что обеспечивает высочайшее качество швов.
4-х секционная телескопическая стрела имеет длину 30,34 м и является самой длинной среди российских моделей. Ее секции имеют овоидное сечение, которое обеспечивает меньшую массу, большее сопротивление потере местной устойчивости, а также лучшее расположение скользунов. Благодаря этому уменьшаются местные напряжения и деформации, что позволяет достичь самых высоких показателей грузоподъемности на средних и дальних вылетах, а также значительно повысить надежность и безопасность. Отдельно поставляется удлинитель стрелы «гусек» длиной 8,0 м для увеличения подстрелового пространства.
Передние опоры крана выдвижные и поворотные, это позволяет варьировать его форму и получить три различных варианта опорного контура. Все это делает кран КС-55735-3 максимально гибким при установке как на открытых площадках, так и в стесненных условиях.
Гидравлический привод обеспечивает легкое и простое управление краном, плавность работы, поддерживает широкий диапазон скоростей подъема-опускания, низкие посадочные скорости и совмещение нескольких крановых операций.
Данная модель крана предусматривает установку дополнительных противовесов, что обеспечивает повышение грузовых характеристик на больших вылетах. Установка съемного противовеса производится собственными механизмами крана.
У кабины крановщика повышенная обзорность с изменяемым углом наклона. Этого удалось добиться за счет использования панорамного стекла и двух стеклоочистителей. Кабина оборудована эргономической панелью управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси. Сиденье с механическим подрессориванием и гидравлической амортизацией, опорой для спины и подголовником обеспечивает крановщику повышенную комфортность. Кабина снабжена эффективной системой вентиляции и отопления.
Микропроцессорный ограничитель с цифровой индикацией информации ОНК-160 следит за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; он показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете; а также автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы.
| Технические характеристики |
| Крановая установка |
| Грузоподъемность, т |
35 |
| Грузовой момент, тм |
110,0 |
| Максимальный вылет, м |
27,0 |
| Максимальная высота подъема (с гуськом), м |
30,5 (38,4) |
| Длина стрелы, м |
10,16 — 30,34 |
| Длина гуська, м |
8,0 |
| Зона работы |
240° и 360° |
| Опорный контур, м: |
|
| полный |
7,41-5,8х6,57 |
| средний |
5,45-5,8х6,31 |
| минимальнй |
5,45-2,26х6,31 |
| Номинальная скорость подъема (опускания) груза, м/мин |
4,0-40,0 |
| Скорость посадки, м/мин |
0,4 |
| Частота вращения, мин-1 |
1,2 |
| Шасси |
| Базовое шасси |
КАМАЗ-65222 |
| Колесная формула |
6 х 6 |
| Двигатель |
КАМАЗ-740.60-360 |
| Мощность двигателя, кВт (л.с.) |
265 (360) |
| Скорость передвижения, км/ч |
65 |
| Габаритные и весовые характеристики |
| Длина, мм |
11990 |
| Ширина, мм |
2540 |
| Высота, мм |
3900 |
| Полная масса с телескопической стрелой, т |
33,73 |
| Распределение нагрузок на дорогу, тс: |
|
| через шины задней тележки |
7,91 |
| через шины задней тележки |
25,82 |
