Самоходный автокран Ивановец КС-65740-1 ОВОИД

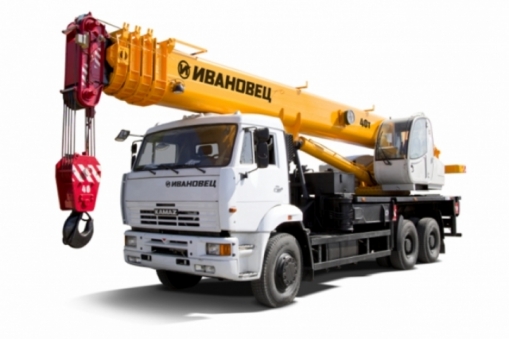

Автомобильный кран Ивановец КС-65740-1 ОВОИД смонтирован на автомобильном шасси КАМАЗ-6520 (6х4), имеет грузоподъемность 40 т. Маневренное и легкое в управлении шасси КАМАЗ-6520 (6х4) разработано специально для монтажа тяжелых надстроек.
5-ти секционная телескопическая стрела имеет длину 37,8 м и является самой длинной среди российских моделей. Ее секции имеют овоидное сечение, которое обеспечивает меньшую массу, большее сопротивление потере местной устойчивости, а также лучшее расположение скользунов. Благодаря этому уменьшаются местные напряжения и деформации, что позволяет достичь самых высоких показателей грузоподъемности на средних и дальних вылетах без использования дополнительных противовесов, а также значительно повысить надежность и безопасность. Отдельно поставляется удлинитель стрелы «гусек» длиной 8,0 м для увеличения подстрелового пространства.
Передние опоры крана выдвижные и поворотные, это позволяет варьировать его форму и получить три различных варианта опорного контура. Все это делает кран КС-65740-1 ОВОИД максимально гибким при установке как на открытых площадках, так и в стесненных условиях.
Гидравлический привод обеспечивает легкое и простое управление краном, плавность работы, поддерживает широкий диапазон скоростей с точностью их регулирования, позволяет совмещать нескольких крановых операций, что существенно повышает монтажные способности крана.
У кабины крановщика повышенная обзорность с изменяемым углом наклона. Этого удалось добиться за счет использования панорамного стекла и двух стеклоочистителей. Кабина оборудована эргономической панелью управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси. Сиденье с механическим подрессориванием и гидравлической амортизацией, опорой для спины и подголовником обеспечивает крановщику повышенную комфортность. Кабина снабжена эффективной системой вентиляции и отопления.
Микропроцессорный ограничитель с цифровой индикацией информации ОНК-160С следит за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; он показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете; а также автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы.
Технические характеристики |
Крановая установка |
Грузоподъемность, т |
40 |
Грузовой момент, тм |
110,0 |
Максимальный вылет, м |
26,0 |
Максимальная высота подъема (с гуськом), м |
38,1 (46,6) |
Длина стрелы, м |
10,3 - 37,8 |
Длина гуська, м |
8,0 |
Зона работы |
360° |
Опорный контур, м: |
|
полный |
7,41-5,8х6,57 |
средний |
5,45-5,8х6,31 |
минимальнй |
5,45-2,26х6,31 |
Номинальная скорость подъема (опускания) груза, м/мин |
5,57-40,0 |
Скорость посадки, м/мин |
0,2 |
Частота вращения, мин-1 |
1,02 |
Шасси |
Базовое шасси |
КАМАЗ-6520 |
Колесная формула |
6 х 4 |
Двигатель |
КАМАЗ-740.50-360 |
Мощность двигателя, кВт (л.с.) |
265 (360) |
Скорость передвижения, км/ч |
65 |
Габаритные и весовые характеристики |
Длина, мм |
12000 |
Ширина, мм |
2540 |
Высота, мм |
3924 |
Полная масса с телескопической стрелой, т |
31,53 |
Распределение нагрузок на дорогу, тс: |
|
через шины 1 оси |
7,36 |
через шины задней тележки |
24,16 |
