Самоходный автокран Ивановец КС-7474

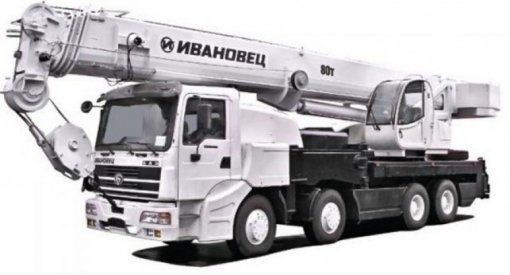

Автомобильный кран Ивановец КС-7474 смонтирован на специальном крановом шасси БАЗ-8033 (8х4), имеет грузоподъемность 70 т. Шасси БАЗ-8033 (8х4) разработано специально под установку крановой техники, имеет высокую грузоподъемность и самый мощный двигатель в своем классе. Пониженное расположение ходовой рамы повышает устойчивость крана.
Телескопическая стрела, опорная и поворотная рамы крана спроектированы при помощи CAD-систем, их рассчет производился с использованием метода конечных элементов. Данные конструкции максимально облегчены, они обладают оптимальными жесткостными характеристиками. Сварные соединения выполнены автоматами с компьютерным управлением, что обеспечивает высочайшее качество швов.
5-ти секционная телескопическая стрела имеет длину 40 м и является самой длинной среди российских моделей. Ее секции имеют овоидное сечение, которое обеспечивает меньшую массу, большее сопротивление потере местной устойчивости, а также лучшее расположение скользунов. Благодаря этому уменьшаются местные напряжения и деформации, что позволяет достичь самых высоких показателей грузоподъемности на средних и дальних вылетах без использования дополнительных противовесов, а также значительно повысить надежность и безопасность. Отдельно поставляется удлинитель стрелы «гусек» длиной 15,0 м для увеличения подстрелового пространства.
Гидравлический привод обеспечивает легкое и простое управление краном, плавность работы, поддерживает широкий диапазон скоростей с точностью их регулирования, позволяет совмещать нескольких крановых операций, что существенно повышает монтажные способности крана.
Данная модель крана предусматривает установку дополнительных противовесов, что обеспечивает повышение грузовых характеристик на больших вылетах.
У кабины крановщика повышенная обзорность с изменяемым углом наклона. Этого удалось добиться за счет использования панорамного стекла и двух стеклоочистителей. Кабина оборудована эргономической панелью управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси. Сиденье с механическим подрессориванием и гидравлической амортизацией, опорой для спины и подголовником обеспечивает крановщику повышенную комфортность. Кабина снабжена эффективной системой вентиляции и отопления.
Автомобильный кран Ивановец КС-7474 оборудован системой безопасного управления и контроля СБУК-300(310) с современным блоком индикации и расширенным дисплеем, концевыми выключателями, датчиками, звуковой и световой предупредительной сигнализацией, управлением двигателем из кабины крановщика. Система СБУК-300(310) следит за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; он показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете; а также автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Специальный регистратор параметров фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы.
Технические характеристики |
Шасси |
Базовое шасси |
БАЗ-8033 |
Колесная формула |
8 x 4 |
Двигатель |
Cummins 6ISBE 375 |
Мощность двигателя, кВт (л.с.) |
276 (370) |
Подъемные характеристики |
Грузоподъемность, т |
80 |
Грузовой момент, тм |
240,0 |
Вылет стрелы, м |
46,0 |
Высота подъема (с гуськом), м |
40,8 (56,3) |
Длина стрелы, м |
11,4 — 40,0 |
Длина гуська, м |
15,0 |
Скорость подъема (опускания) груза м/мин: |
|
номинальная |
5,4-46,32 |
Опорный контур, м |
8,14 |
Скорость посадки, м/мин |
0,3 |
Частота вращения, мин-1 |
1,0 |
Скорость передвижения, км/ч |
60 |
Габаритные размеры в транспортном положении и масса |
Длина, мм |
13 260 |
Ширина, мм |
2 500 |
Высота, мм |
3 950 |
Полная масса с основной стрелой, т |
43,408 |
Распределение нагрузки на дорогу, т.с.: |
через шины 1/2 осей |
10,477/10,477 |
через шины 3/4 осей |
11,227/11,227 |
