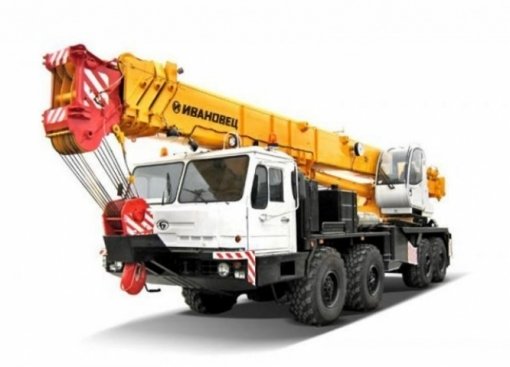

Самоходный автокран Ивановец КС-6973
Стреловой автомобильный кран КС-6973 смонтирован на шасси БАЗ-69098-011 с колёсной формулой 8x8 и имеет грузоподъёмность 50,5 т . Специальное шасси повышенной проходимости обеспечивает крану передвижение по всем типам дорог и бездорожью.
Гидравлический привод в сочетании с электрогидравлической пропорциональной системой управления с помощью электрических джойстиков обеспечивает плавность работы механизмов, широкий диапазон скоростей, получение низких посадочных скоростей и совмещение крановых операций. Благодаря этому оператору лёгко и просто управлять краном.
Секции 4-х секционной телескопической стрелы из высокопрочного стального гнутого профиля состоят из двух полукоробов, сваренных по нейтральной линии напряжений. Первая выдвижная секция телескопируется одним гидроцилиндром, а вторая и третья секции выдвигаются синхронно вторым гидроцилиндром и канатными полиспастами (выдвижения и втягивания). Отдельно поставляется удлинитель стрелы «гусек» длиной 8,0 м для увеличения подстрелового пространства.
Данная модель крана предусматривает установку дополнительных противовесов, что обеспечивает повышение грузовых характеристик на больших вылетах. Установка съемного противовеса производится собственными механизмами крана.
У кабины крановщика повышенная обзорность с изменяемым углом наклона. Этого удалось добиться за счет использования панорамного стекла и двух стеклоочистителей. Кабина оборудована эргономической панелью управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси. Сиденье с механическим подрессориванием и гидравлической амортизацией, опорой для спины и подголовником обеспечивает крановщику повышенную комфортность. Кабина снабжена эффективной системой вентиляции и отопления.
Микропроцессорный ограничитель с цифровой индикацией информации следит за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; он показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете; а также автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы.
В базовой комплектации автокран Ивановец КС-6973 оснащен новой кабиной крановщика. Как дополнительная опция возможна установка механизма подъема/опускания кабины.
| Технические характеристики |
| Шасси |
| Базовое шасси |
БАЗ-6909.8 |
| Колесная формула |
8х8 |
| Двигатель |
ЯМЗ-7511.10-11 |
| Мощность двигателя, кВт (л.с.) |
294 (400) |
| Подъемные характеристики |
| Грузоподъемность, т |
50,5 |
| Грузовой момент, тм |
170,8 |
| Вылет стрелы, м |
3,0 - 32,0 |
| Высота подъема, (с гуськом), м |
12,0 - 34,4 (49,4) |
| Длина стрелы, м |
11,4-34,0(49,0) |
| Длина гуська, м |
9,0-15,0 |
| Частота вращения, мин-1 |
0,2-0,628 |
| Скорость посадки, м/мин |
0,16 |
| Скорость подъема (опускания) груза при кратности полиспаста к=12, м/мин |
|
| максимального груза |
3,84 - 39,6 (0,16 - 2,0) |
| Опорный контур, м |
5,5x6,4 - 6,668 |
| Скорость передвижения, км/ч |
50 |
| Габаритные размеры в транспортном положении и масса: |
| Длина, мм |
14 340 |
| Ширина, мм |
2 750 |
| Высота, мм |
3 985 |
| Полная масса с основной стрелой, т |
44,7 |
| Распределение нагрузки на дорогу, т.с.: |
| Через шины колес 1-2 оси |
11,1/11,1 |
| Через шины колес 3-4 оси |
11,2/11,3 |
